Mantenimiento Antena Autosoportada

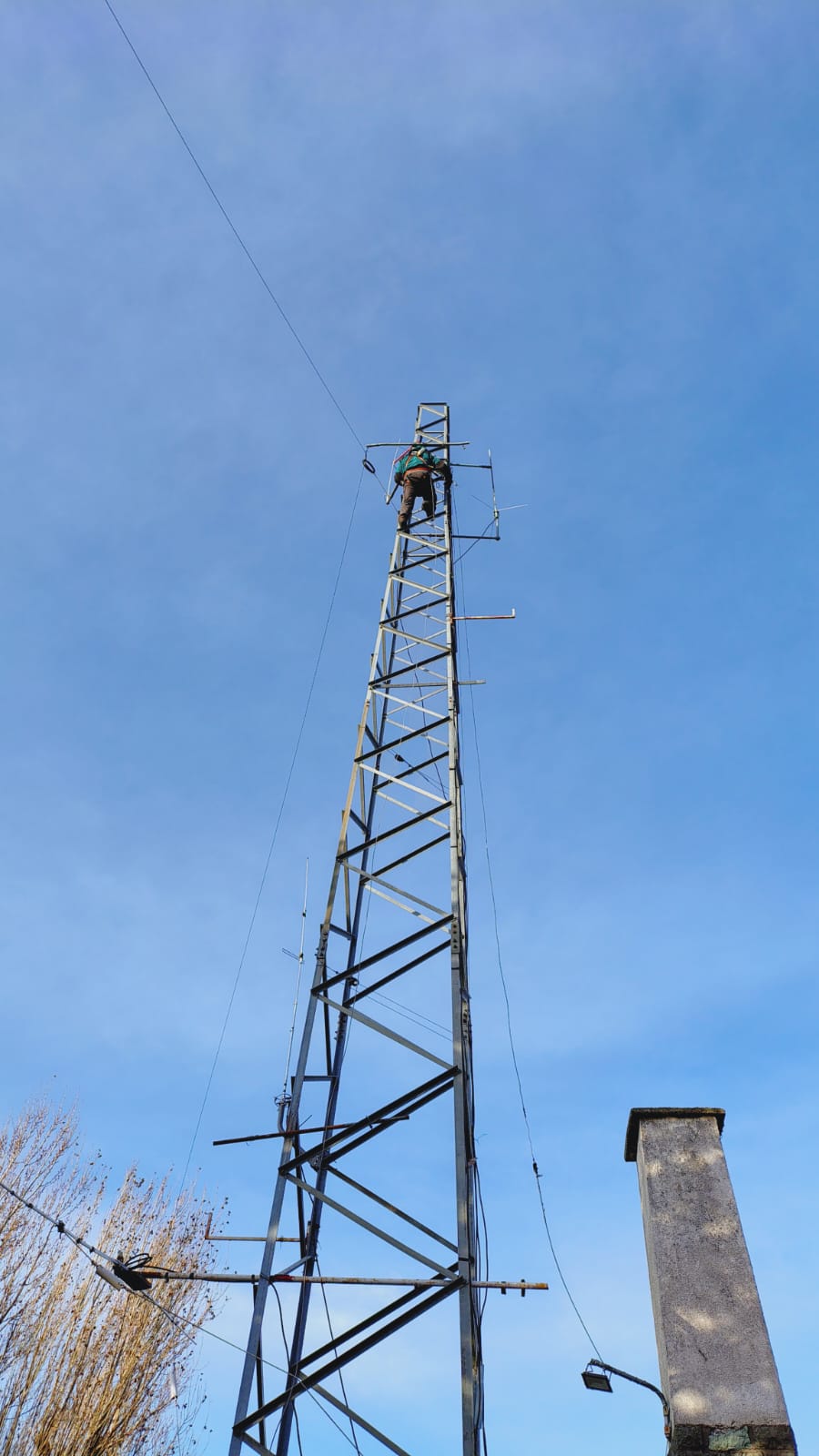

El Viernes 17 de Julio de 2026, concurrimos a cumplir lo planificado en la tercera etapa de este semestre. Revisamos nuestra antena autosoportada, su estructura.

Se agrego y colocó una driza para levantar un centro de antena multi banda y se reparo una de las ramas del dipolo de 40 mts.

Colegas Responsables de esta actividad: LU9VCT, LU7VRC, LU1VM, LU8VLW, LU2VYL, LU1VTP, LU1VAK, LU2VMA, LU5VMS, entre otros colegas que fueron llegando a la sede.

Para llevar a cabo el mantenimiento de esta torre autosoportada de comunicaciones del Radio Club Nahuel Huapi (LU1NVH), es fundamental establecer y seguir un protocolo estructurado que garantice tanto la seguridad del personal técnico como la operatividad óptima de los sistemas irradiantes.

A continuación, se detalla un plan de mantenimiento preventivo y correctivo, dividido en fases operativas, con un enfoque técnico e institucional para aquellos que en el futuro se nos sumen a colaborar .

Fase 1: Inspección de Base

Antes de realizar cualquier ascenso, se debe verificar la integridad estructural desde la base. Fundación y Base: Inspeccionar la base de hormigón o estructura de anclaje en busca de grietas, hundimientos o acumulación de agua. Comprobar el estado de la rótula o apoyo pivotante de la torre.

Fase 2: Revisión Estructural en Altura

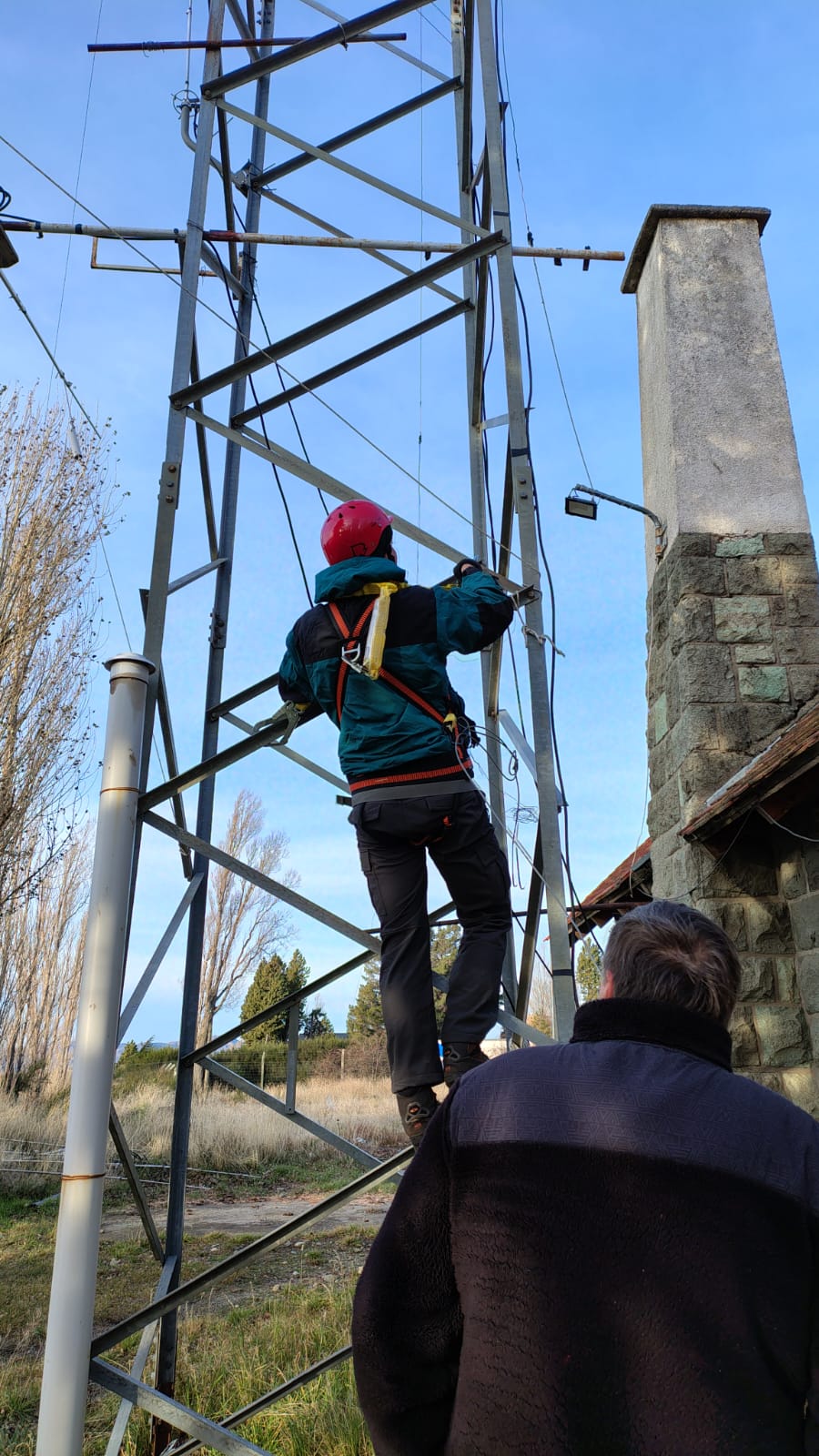

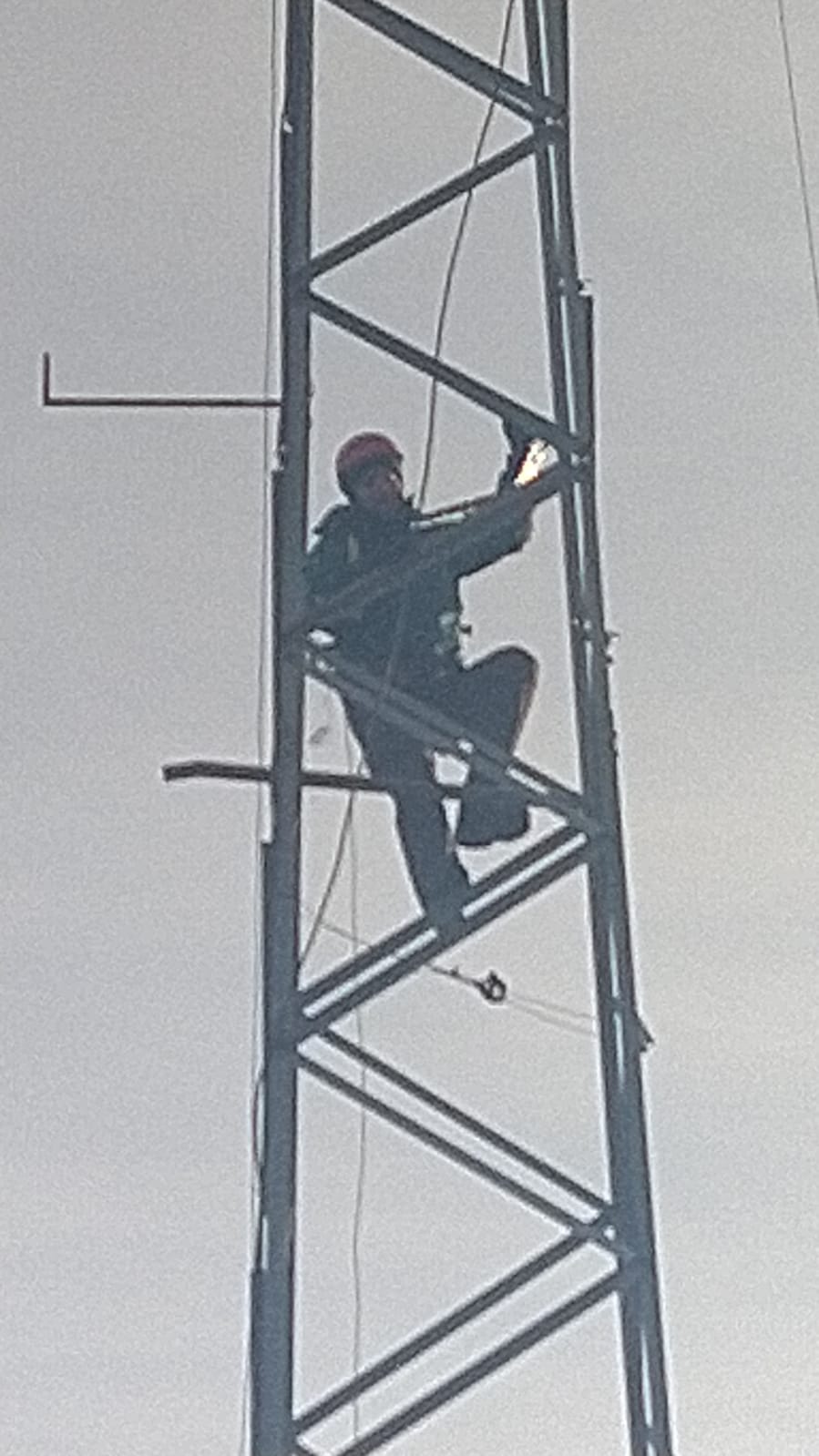

Esta fase requiere personal capacitado para trabajo en altura y el uso obligatorio de Equipos de Protección Personal (EPP). Tramos de la Torre: Revisar soldaduras, uniones y el estado general. Identificar y tratar puntos de corrosión (lijado y aplicación de pintura epoxi o galvanizado en frío). Abulonado: Ajustar o reemplazar bulones, tuercas y arandelas (preferentemente por acero inoxidable o galvanizado por inmersión en caliente) que presenten desgaste o aflojamiento por vibración eólica.

Fase 3: Sistemas Radiantes y Líneas de Transmisión

Evaluación del equipamiento de radiofrecuencia para asegurar el máximo rendimiento en las distintas bandas operativas.  Antenas: Revisar la tornillería de los elementos (Yagis, dipolos, etc.), trampas, balunes y puntos de alimentación. Asegurar que no haya nidos de aves o acumulación de hielo/nieve que deformen los elementos (especialmente crítico en la zona patagónica). Líneas de Transmisión (Coaxiles): Inspeccionar la cubierta exterior de los cables coaxiles en busca de grietas por degradación UV, cortes o estrangulamientos. Conectores y Sellado: Desajustar, limpiar y volver a sellar los conectores (PL-259, Tipo N) utilizando cinta autovulcanizante y cinta aisladora de alta calidad para evitar la filtración de humedad capilar. Mediciones (ROE): Realizar un barrido de la Relación de Ondas Estacionarias (ROE) y analizar la curva de resonancia con un analizador de antenas en la base antes y después del mantenimiento.

Fase 4: Puesta a Tierra y Protección Atmosférica

Es vital para proteger el equipamiento del cuarto de radio y cumplir con las normativas técnicas de seguridad.  Pararrayos: Verificar la integridad del pararrayos tipo Franklin (si lo hubiese) y la continuidad del cable de bajada.Jabalinas y Conexiones: Inspeccionar las soldaduras exotérmicas o abrazaderas en las jabalinas de cobre. Medir la resistencia del sistema de puesta a tierra, la cual debe mantenerse en los valores más bajos posibles.

Normas de Seguridad Críticas (EPP Obligatorio): Uso de arnés de cuerpo entero (norma IRAM/ANSI). Doble eslinga o cabo de vida con amortiguador de caídas. Casco de seguridad con barbiquejo, calzado de seguridad y guantes antideslizantes.

• Condiciones climáticas: Suspender cualquier actividad en altura si hay pronóstico de vientos fuertes, lluvia, nieve o actividad eléctrica en la zona de Bariloche.
